OPIS

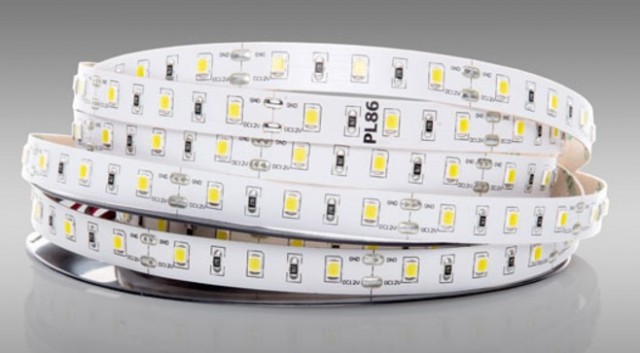

Taśmy LED przeznaczone do bardzo wymagających aplikacji.

Po wklejeniu taśmy w profil aluminiowy dobrze odprowadzający ciepło z diod możemy znacznie wydłużyć jej żywotność.

Niebagatelne znaczenie ma również zastosowanie dobrej klasy zasilacza elektronicznego ( impulsowego ) o stabilizowanym napięciu 12-24V na jego wyjściu.

INSTRUKCJA UŻYTKOWANIA ORAZ ZASADY GWARANCJI DLA TAŚM LED

I. INFORMACJE WSTĘPNE:

• PRZED rozpoczęciem montażu (przyklejeniem do podłoża, cięciem, odklejeniem taśmy zabezpieczającej klej itp.), zawsze należy sprawdzić poprawność działania taśmy (jasność, barwę, równomierność światła itp.)
• Przed dotknięciem jakiegokolwiek elementu instalacji LED rozładuj się poprzez dotknięcie uziemionego metalowego elementu.
• Nasze taśmy LED zawsze zapakowane są w specjalne folie zabezpieczające przed elektrostatyką. Aby nie uszkodzić diod LED, taśmę można wyciągnąć z niej dopiero bezpośrednio przed montażem i po rozładowaniu się. (pkt I.2) Przyczyną 30% wszystkich uszkodzeń diod LED są ładunki elektrostatyczne. Niewykorzystane kawałki taśm chować natychmiast w foliach zabezpieczających.
• Taśmę LED można składować tylko w zakresie temperatur od -40 do +60 stopni C.
• Taśma może pracować w temperaturze od -20 do +50 stopni C.
• Każda taśma posiada oznaczenie stopnia ochronności IP:
• IP20 – ochrona przed ciałami stałymi o średnicy >12mm; brak ochrony przed cieczami,
• IP64 – całkowita ochrona przed dostępem pyłu; ochrona przed ochlapywaniem wodą,

Należy stosować się do ww. oznaczeń.

• Taśmy z IP20 – można montować na powierzchniach płaskich o małej chropowatości oraz na powierzchniach nie emitujących ciepła.
• Taśmy z IP64 – można montować WYŁĄCZNIE na powierzchniach stalowych, lub aluminiowych, które dobrze odprowadzają ciepło.

II. INSTALACJA:

• Nigdy nie podłączaj taśmy bezpośrednio pod napięcie 230V. Taśma działa tylko przy napięciu stałym (DC12-24V).
• Instalacja elektryczna powinna być sprawna oraz w szczególności posiadać zabezpieczenia zwarciowe, przeciążeniowe oraz nadnapięciowe.
• Należy chronić taśmy przed bezpośrednim działaniem promieni słonecznych, UV, wody, pary wodnej i innych substancji ciekłych oraz unikać miejsc silnie nagrzewających się.
• Taśmę należy montować na powierzchni odprowadzającej ciepło. W innym przypadku diody mogą ulec uszkodzeniu, lub skróci się ich żywotność.
• Powierzchnia montażu powinna być odtłuszczona, gładka i sucha.
• Taśma 3M stanowi jedynie ułatwienie montażowe, dodatkowo należy użyć kleju montażowego.
• Instalacja taśmy LED IP64 (w żelu) musi przebiegać w temperaturze pokojowej, minimum +16 stopni C. Rozwijanie i instalacja w niższych temperaturach grozi uszkodzeniem zalewy/taśmy.
• Taśmę LED można przecinać tylko w miejscach oznaczonych na podkładzie.
• Taśmę LED można wyginać tylko w płaszczyźnie zgodnej ze sposobem nawinięcia na rolkę. Taśmy LED nie mogą być instalowane na powierzchniach o ostrych krawędziach i zaginane pod kątem ostrym – grozi to uszkodzeniem zalewy/taśmy.
• Taśmy z IP20 można montować tylko w pomieszczeniach suchych i bezpyłowych.
• Zalecamy, aby taśma IP64 nie była montowana w zamykanym profilu, ze względu na utrudnienie w odprowadzaniu ciepła.
• Należy ostrożnie odklejać papierową warstwę ochronną od samoprzylepnej taśmy 3M. Oderwanie taśmy wraz z samoprzylepną taśmą klejącą nie jest podstawą reklamacji towaru (nie jest to wada towaru).
• Taśma LED nie może być traktowana jak przewód elektryczny. Zalecana gęstość zasilenia w zależności od typu diody znajduje się w niniejszej instrukcji.
• Należy korzystać z odpowiednich przekrojów przewodów, aby zapobiec spadkom  napięcia. Idealnym rozwiązaniem jest  zamontowanie zasilacza w bezpośredniej bliskości od taśmy LED.
• Taśmy należy zasilić dedykowanym zasilaczem, którego moc powinna być dostosowana do zapotrzebowania  na moc odbiornika.  Należy uwzględnić zapas mocy  ok. 10%.
• Projektując instalację należy wziąć pod uwagę, że jej elementy są urządzeniami generującymi ciepło.  Należy umożliwić rozpraszanie tego ciepła, aby nie skrócić żywotności instalacji.

III. MONTAŻ ELEKTRONICZNY / LUTOWANIE:

• Diody LED są wrażliwe na działanie wysokich temperatur, dlatego lutując taśmy LED zachowaj szczególną ostrożność.
• Do lutowania nigdy nie używaj lutownicy transformatorowej – jej użycie grozi uszkodzeniem diod LED i ma wpływ na utratę gwarancji. Użyj lutownicy kolbowej. Temperatura grotu powinna wynosić 350 ° C (min. 330, max 380).
• Nie można dopuścić do bezpośredniego styku połączeń lub ścieżek z elementami przewodzącymi prąd.
• Nigdy nie lutuj żadnych urządzeń przy podłączonym napięciu.

IV. BŁĘDY INSTALACYJNE:

• Tworzenie pętli indukcyjnych – znacząco zmniejsza żywotność taśm LED. Ponadto pętle indukcyjne generują i jednocześnie odbierają zakłócenia z i do innych urządzeń elektronicznych.
• Zbyt rzadkie zasilanie taśm LED, traktowanie ich jak przewodów elektrycznych.
• Za małe przekroje przewodów zasilających.
• Jednostronne zasilanie odcinków taśm dłuższych niż 1-2 metry.
• Niepodłączanie uziemienia do zasilaczy.
• Stosowanie zasilaczy liniowych.
• Niezapewnienie odprowadzania ciepła z instalacji.
• Uszkodzenia diod w trakcie lutowania.
• Błędny dobór elementów instalacji.
• Montaż przy włączonym zasilaniu.
• Problemy z elektrostatyką.

V. INSTRUKCJA PODŁĄCZENIA TAŚM LED:

Aby zapewnić równe rozkładanie się ciepła na taśmie, równomierność świecenia na całej długości, a co za tym idzie, aby maksymalnie wydłużyć żywotność diod LED zalecamy :

• Gęstość podłączenia zasilania w zależności od rodzaju taśmy:
