WOLTOMIERZ+AMPEROM.0-200V 10A 4CYFRY

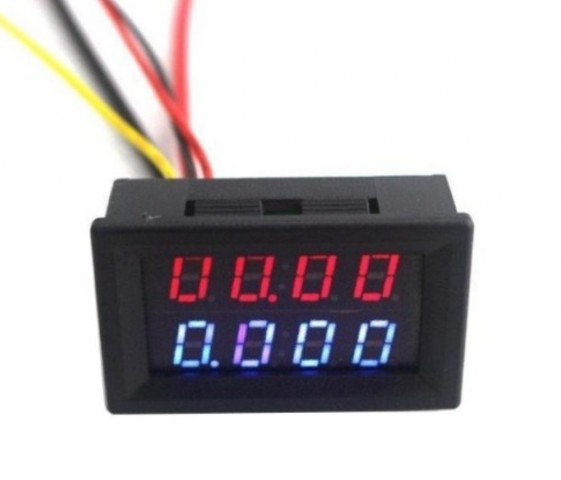

Uniwersalny miernik panelowy, cyfrowego woltomierza i amperomierza z wbudowanym bocznikiem w obudowie. Wygodny sposób na wykonanie własnego miernika w swoim urządzeniu. Wersja z czerwonym voltomierzem i niebieskim amperomierzem.

Opis

Uniwersalny miernik panelowy z wbudowanym bocznikiem. Cyfrowy woltomierz mierzy w zakresie od 0 do 200V a amperomierz od 0 do 10A. Wartości wyświetlane są na tym samym ekranie z dokładnością do 4 cyfr.

Kolor czerwony wskazuje wynik z woltomierza a niebieski z amperomierza.

Miernik posiada dwa potencjometry aby można było dokonać kalibracji wskazań wartości woltomierza jak i skalibrować wartość wskazań prądu.

Jeżeli miernik i odbiornik zasilane są z jednego źródła nie należy podłączać czarnego przewodu zasilającego z 3 pinowego złącza.

Wygodny sposób na wykonanie własnego miernika w swoim urządzeniu.

Dane techniczne

Napięcie zasilania miernika: DC 4,5V - 30V
Pomiar:

prądu 0-10A DC
napięcia 0-199.9V DC

Wielkość cyfr: LED 0,28"
Częstotliwość odświeżania 500 ms /1 pomiar
Dokładność pomiaru: 1%
Rozdzielczość pomiaru:

•Temperatura pracy -10* do 65*C
wymiary 48 x 29 x 28 mm
Wymiary otworu montażowego: 45 x 26 mm

Wyprowadzenia przewodów

przewody cienkie

- czerwony - zasilanie miernika (max 30V)
- czarny - masa zasilania GND
- żółty - pomiar napięcia. Przy zasilaniu do 30V można złączyć z cienkim czerwonym. Przy zasilaniu powyżej 30V odseparować i podłączyć wyłącznie do odbiornika.

Grube przewody:

czarny wejście bocznika - pomiar prądu
czerwony wyjście bocznika - pomiar prądu

UWAGA !!!

Jeśli amperomierz po podłączeniu zasilania bez obciążenia wskazuje jakieś wartości należy zewrzeć kawałkiem przewodu lub pęsetą dwa punkty wskazane na zdjęciu kolorem żółtym w celu wykonania jego kalibracji.
